消防應急電源模塊怎么接線，消防應急電源詳細接線方式圖

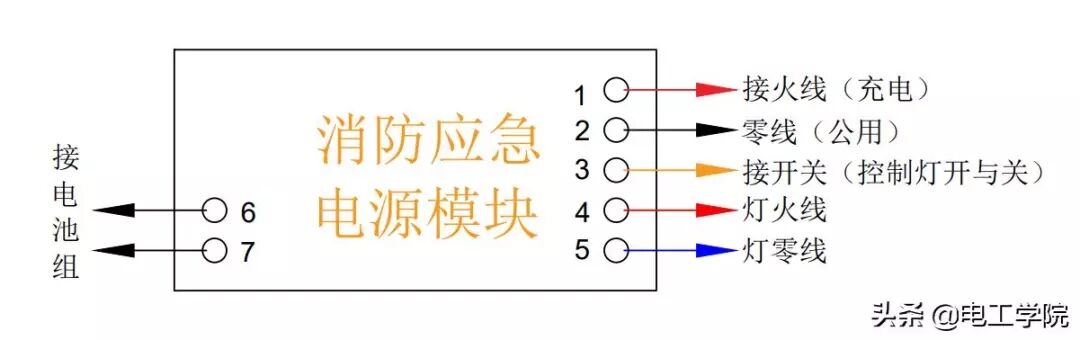

消防應急電源裝置一般有7個接線柱，其中兩個是一個插接端子，用于插接電池組。其他5根線分別接開關和電源及燈具。接線圖如下所示：
另外需要注意的是，如果燈沒有驅動裝置（比如鎮流器、LED驅動等），那么4、5端子直接接燈即可。如果燈有驅動裝置，那么就需要把4、5端子接燈的鎮流器或者LED驅動等。如圖
【接線說明】
1、充電火線牢固接入，給電池進行充電，不受其他電路開關控制；
2、充電零線永久接入，給電池進行充電，不受其他電路開關控制；
3、外置驅動器的零線與充電零線并接；
4、外置驅動器的火線為平時燈具開關照明之用；
5、電池的5和6接線柱接燈具。
【接線說明】
1、白色輸入線（零線），接入后給電池充電，并且作為燈具的輸入零線。
2、棕色線（充電火線），承擔給電池充電的任務。
3、開關火線（紅色線），為燈具平時開關照明亮滅的火線。
【注】燈具平時的開關照明火線，是專門用于控制燈具日常亮滅的，不受其他功能控制。
【接線說明】
1、零線（白色線），接通后承擔給電池充電的任務，并且是筒燈的主電零線。
2、充電火線（棕色線），接通后承擔給電池充電的任務。
3、開關火線（紅色線），接入墻面開關后，用于控制燈具日常的亮滅（驅動器一端的火線）。
4、驅動器另外一端的正、負極，分別對應接入的接線柱端口。
【接線說明】
1、充電火線（1號接線柱），接通后給電池進行充電。
2、零線（2號接線柱），接通后承擔給電池充電，同時也是面板燈的主電。
3、3號接線柱，接驅動器的零線。
4、4號接線柱接驅動器的正極。
5、6號接線柱接驅動器的負極。
6、4號接線柱和5號接線柱，分別接燈具。
7、驅動器一端的火線為控制燈具平時亮滅的作用。
【接線說明】
1、充電火線（棕色線），接通后承擔給電池充電的任務。
2、零線（白色線），接通后承擔給電池充電的任務，并且是LED燈管的零線。
3、開關火線（紅色線），接入墻面開關后，用于控制燈管平時的亮滅。
4、各功能的輸入線，分別接入，互不干擾。
